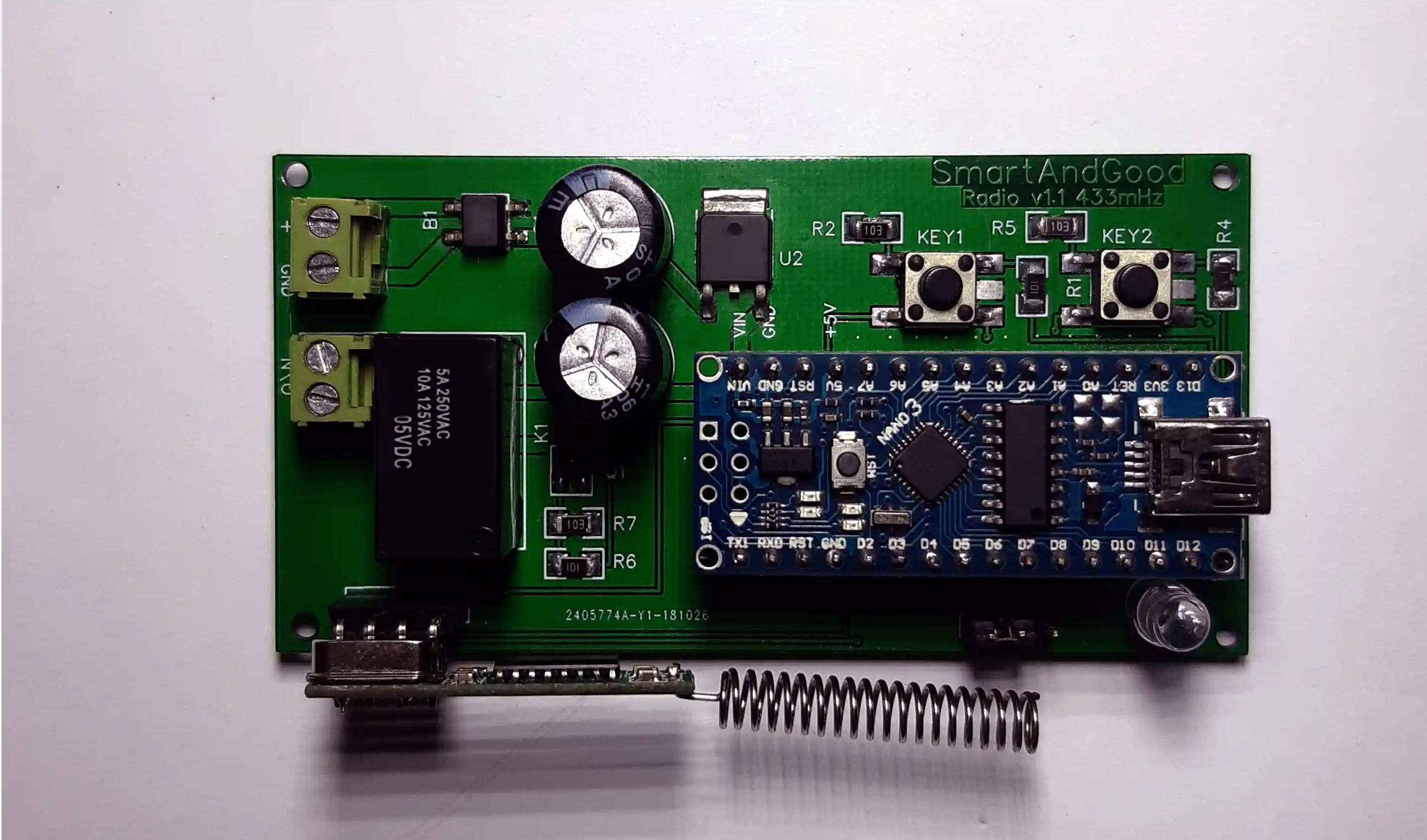

Много функциональная плата расширения для Arduino Nano предназначена для нескольких типов задач имеет следующие модификации:
Внешний радио приёмник под разные кодировки пультов.
Внешняя плата автоматического закрытия.
Реле времени.
Контроллер авто полива на один выход и два входа.
Удаленное реле по шине I2S, SPI.
Конвертер логических сигналов в N\O & N\C и наоборот.
Исполнительно-измерительное устройство для сопряжения системами Building Integration System (BIS) BOSCH.
Автоматизация производства: пайка, сборка, сортировка и прочие действия.
По вопросам заказа обращаться на электронную почту:Email.
В письмо должно содержать: Компанию, Имя, И пожелания по дополнению фунционала(при необходимости).
Разберём подробнее несколько модификаций
Внешний радио приёмник — применяется для управления автоматическими устройствами такими как:
Ворота, шлагбаумы, рольставни, цепные барьеры, болларды и прочие исполняющие механизмы. Объединяет пульты разных производителей (например когда ворота одни, а у пользователей разные пульты). Также возможно использование как радио реле для управления нагрузками: освещение, бытовая техника и прочее. Работает на частоте 433mHz. В энергонезависимую память можно сохранить до 120 пультов радио управления в зависимости от кодировки пультов. Программирование и запись в память пультов осуществляется с помощью 2-х тактовых кнопок, к редактированию доступны следующие настройки:
Время импульса.
Задержка импульса.
Колличество импульсов.
Режим работы (S-B-S, N\C-N\O).
блокировка настройки пультов пин-кодом.
Внешняя плата автоматического закрытия — применяется в блоках управления без функции автоматического закрытия.
Варианты подключения для определения положения ворот:
Концевые выключатели, геркон (требуется установка датчика).
Отсчет времени до автоматического закрытия начинается в первом случае от момента достижения концевым выключателем положения открыто, во втором от момента перехода геркона из одного состояния в другое. Дополнительно подключаются фотоэлементы (при наличии).
Настройка времени автоматического закрытия производится тактовыми кнопками кратно 10 секундам.
Реле времени — используется для задержки активации реле после поступления сигнала или активация реле через определенные периоды времени.
Контроллер авто полива — автоматический полив на один или несколько саженцев реализуется посредством подключаемых датчиков влажности почвы и водяного насоса.
Настройка производится тактовыми кнопками, настраиваемые параметры: время работы насоса и уровень влажности почвы при котором включается насос.
Удаленное реле по шине I2S, SPI — данная модификация платы может объединятся в массив устройств.
Управление реле осуществляется посредством шины I2S или SPI.
Исполнительно-измерительное устройство для сопряжения системами Building Integration System (BIS) BOSCH — применение: интеграция и сопряжения сторонних устройств и датчиков в системы под управлением BIS.
Подключается посредством протокола RS 485 либо Enternet адаптера, далее добавляется в систему на базе OPC Server или непосредственно через контролеры AMC Bosch.
Конвертер логических сигналов в N\O & N\C — перемодуляция (вылавливание) определенных сигналов по маске при совпадении активация реле. Пример у вас 2 устройства контролирующее и исполнительное, но есть проблема сигнал управления с контролирующего устройства несовместим с тем сигналом который необходим исполняющему устройству с помощью платы расширения можно выловить сигнал от контролирующего устройства и конвертировать его в импульс или N\C или N\O необходимый исполнительному устройству.
Настройка производится тактовыми кнопками, настраиваемые параметры: режим работы реле, время работы реле, тип принимаемого сигнала.
Multifunctional expansion board for Arduino Nano designed for several types of tasks has the following modifications:
External radio receiver for different remote control encodings.
External automatic closing board.
Time relay.
Auto irrigation controller for one output and two inputs.
Remote relay via I2S, SPI.
Converter for logic signals to N\O & N\C and vice versa.
Executive and measuring device for interfacing with Building Integration System (BIS) BOSCH.
Automation of production: soldering, assembly, sorting and other actions.
For ordering questions, please contact by e-mail:Email.
The letter should contain: Company, Name, And wishes for adding functionality (if necessary).
Let's take a closer look at several modifications
External radio receiver — used to control automatic devices such as:
Gates, barriers, roller shutters, chain barriers, bollards and other actuating mechanisms. Combines remote controls from different manufacturers (for example, when the gate is the same, but users have different remote controls). It is also possible to use it as a radio relay for controlling loads: lighting, household appliances, etc. Operates at a frequency of 433mHz. Up to 120 radio remote controls can be stored in non-volatile memory, depending on from remote coding. Programming and writing to the remote control memory is carried out using 2-stroke buttons, the following settings are available for editing:
Pulse time.
Pulse delay.
Number of pulses.
Operating mode (S-B-S, N\C-N\O).
Locking the settings of remotes with a pin code.
External automatic closing board - used in control units without automatic closing function.
Connection options for determining the position of the gate:
Limit switches, reed switch (sensor installation required).
The countdown to automatic closing starts in the first case from the moment the limit switch reaches the open position, in the second from the moment of transition of the reed switch from one state to another. Additionally, photocells are connected (if available).
The automatic closing time is set using the tact buttons in multiples of 10 seconds.
Time relay - used to delay the activation of the relay after a signal is received or the activation of the relay after certain periods of time.
Auto watering controller — automatic watering for one or more seedlings is implemented by plug-in soil moisture sensors and water pump.
Setting is done with tact buttons, adjustable parameters: pump operation time and soil moisture level at which the pump turns on.
Remote relay via I2S, SPI bus — this modification of the board can be combined into an array of devices.
The relay is controlled via the I2S or SPI bus.
Executive and measuring device for interfacing with Building Integration System (BIS) BOSCH — application: integration and interfacing of third-party devices and sensors into systems managed by BIS.
Connected via RS 485 protocol or Enternet adapter, then added to the system based on OPC Server or directly through AMC Bosch controllers.
Logic to N\O & N\C Converter - overmodulation (catching) certain signals according to mask when matched, activate the relay. Example you have 2 devices controlling and executive, but there is a problem the control signal from the controlling device is incompatible with the signal that is needed by the executing device with using the expansion board, you can catch the signal from the controlling device and convert it into an impulse or N \ C or N \ O necessary for the executive device.
Setting is done with tact buttons, adjustable parameters: relay operation mode, relay operation time, type of received signal.
